锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法，锻压（锻造与冲压）的两大组成部分之一。通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。相关机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。

用于大多数行业的锻件都是热锻，温锻和冷锻主要用于汽车、通用机械等零件的锻造，温锻和冷锻可以有效的节材。

根据锻造温度，可以分为热锻、温锻和冷锻。

根据成形机理，锻造可分为自由锻、模锻、碾环、特殊锻造。

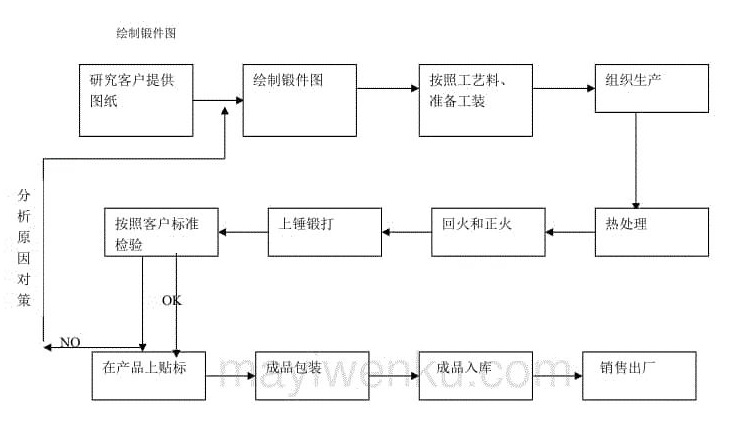

一、锻造工艺流程：

（1）下料 采用砂轮切割机下料，车端面，倒圆角R5。   

（2）加热 采用电炉加热，炉温（450±10）℃，加热保温时间136min。     

（3）模锻 模锻设备为6300kN摩擦压力机，首先在锻模的镦粗台上将坯料压扁至H=24mm，再在型槽内平放料进行模锻，并欠压2～3mm  。    

（4）加热 炉温（450±10）℃，加热保温时间为30min（第二火）。     

（5）模锻 压至尺寸。      

（6）加热 炉温（450±10）℃，加热保温时间为10～15min。    

（7）热切边      

（8）酸洗 按酸洗通用工艺规程进行。      

（9）热处理 按热处理工艺规程淬火、人工时效。     

（10）酸洗 按酸洗通用工艺规程进行。     

（11）锻件修伤     

（12）锻件检验 100%检查材料牌号、外形及表面质量；100%检查硬度（HB≥140）；低倍检查。 

二、锻造工艺流程注意事项说明 

（1）锻造变形前工序 主要有下料和加热工序。下料工序按照锻造所需要的规格尺寸制备原毛坯，必要时还要对原毛坯进行除锈、除表面缺陷、防氧化和润滑等处理；加热工序按照锻造变形所要求的加热温度和生产节拍对原毛坯进行加热。 

（2）锻造变形工序 在各种锻造设备上对毛坯进行塑性变形，完成锻件内部和外在的基本质量要求。其过程可能包括若干工序。  

（3）锻造变形后工序 锻造变形后，紧接着就是锻件的冷却过程。

三、锻件的特点

（1）其组织变得更加紧密，提高了金属的塑性和力学性能。

（2）锻造加工能保证金属纤维组织的连续性，使锻件的纤维组织与锻件外形保持一致，金属流线完整可保证零件具有良好的力学性能与长的使用寿命

（3）锻件过程建造了精致的颗粒结构，并改进了金属的物理属性。

四、锻造加工方式的重要性

锻造生产是机械制造工业中提供机械零件毛坯的主要加工方法之一。通过锻造，不仅可以得到机械零件的形状，而且能改善金属内部组织，提高金属的机械性能和物理性能。一般对受力大、要求高的重要机械零件，大多采用锻造生产方法制造。如汽轮发电机轴、转子、叶轮、叶片、护环、大型水压机立 柱、 高压缸、轧钢机轧辊、内燃机曲轴、连杆、齿轮、轴承、以及国防工业方面的火炮等重要零件，均采用锻造生产。

锻造生产广泛的应用于冶金、矿山、汽车、拖拉机、收获机械、石油、化工、航空、航天、兵器等工业部门，就是在日常生活中，锻造生产亦具有重要位置。

从某种意义上说，锻件的年产量，模锻件在锻件总产量中所占的比例，以及锻造设备大小和拥有量等指标，在一定程度上反映了一个国家的工业水平。
